With this script, You can draw sophisticated pie charts simply by selecting text (numbers only).


20

■ダウンロードはこちらから(download the script file from below)

https://note.mu/gorolib/n/n7c48a7ade78e

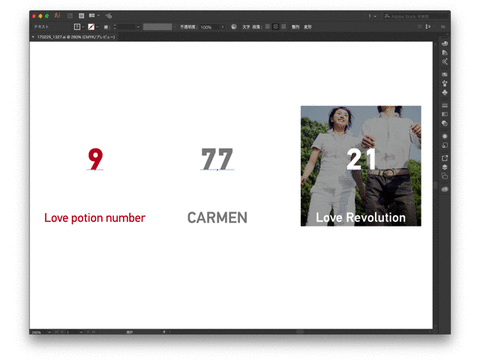

■円グラフの仕事が待ち遠しくなります!
(クリックで動きます)
タイトルなし


おつかれさまです。@gorolibです。

最近、デザイン案件で自作の円グラフ作成スクリプトがたいへん役立ったのですが(自分で^ ^)


ふと思い出しました。

最近カッコいい円グラフ流行ってますよね。去年、DTP Transitさんのサイトで見たのをすっかり忘れておりました…。作ろう作ろうと思っていたのですが、


急に思い出しましたので思い出しましたので作りました!数字だけ選べばOKです。


■味付けはお好みで


できあがったものは「ただの線と文字」ですので、味付けはお好みでお願いいたします。

例えば線の端部はバツンと落としています(丸くしていません)。
20
たぶんやり方がわからない(笑)のと、数字が極めて100に近い場合は見づらい、あとは私の好み(太い線でパツンとしているのが好き)です。

あと円の直径は文字サイズの2.5倍です。これもお好みでどうぞ。円の位置はこれもおなじみ「仮想的な仮想ボディ」でやっていますので、ほぼ真ん中に来るでしょう。


ただフォントや文字面(数字の形)によっては「真ん中に見えない」ことは当然ありますので、微調整はお願いいたします…。

また、いつものとおり線の太さは
環境設定>キー入力の値
を使っています。
34

太線はその10倍です。サンプルは0.25ミリで作っていますので、太線は2.5ミリ。このくらいがちょうどいいでしょうね。

あんまりチマチマ並べるタイプのデザインではないと思うので「A4タテづかいで3つ入る感じ」を想定しています。
(大きさはこんなイメージ。DINフォントで37ptです)
15
■今回のスクリプト情報
タイトルなし
【スクリプト概要】
文字(数字のみ)を選択するだけで罫線だけで構成されたシンプルな円グラフが描けます

【スクリプトファイル名】
G286_SimplePieGraph.jsx


【使い方】
(1)円グラフの数値にしたい文字(数字)を選択します。
(2)このスクリプトを起動します。


【仕様】
(1)文字が数字じゃない場合は反応しません。
(2)数字が0以下、および100より大きい場合も反応しません。100はOKですが、太線はオープンパスなので扱いにはご注意を。
(3)数字は2行以上あっても大丈夫ですが、1行目の数字だけに反応します。
(4)エリア文字でも大丈夫です。
(5)円の中心について
ヨコ…バウンディングボックスの中央
タテ…バウンディングボックスの上から文字サイズの半分さがったところ
です。これでほぼ真ん中に来るはずです。
(6)オブジェクトのアウトライン+プレビュー境界には対応していません(文字面によって大きさが変わると困るかな…と)
(7)線の太さについて
・細線…環境設定>キー入力の値です
・太線…環境設定>キー入力の値×10です
(8)線の色は文字色(正確には1行目1文字目の文字色)を用いています。


お役に立てれば幸いです!ではでは出羽の海。







ご購入ありがとうございます!

■サポート(お心付け)をありがとうございます!(通算23件)

■マガジン・ノート販売実績(2017年)

1月(34件)/2月(33件)/3月(22件)/4月(21件)/5月(34件)/6月(13件)

■マガジン・ノート販売実績(2016年)

5月(7件)/6月(9件)
7月(5件)/8月(5件)/9月(8件)/10月(8件)/11月(6件)/12月(10件)


お役に立ちましたらツイートお願いします!




このサイトで配布しているイラストレーターのアクションやスクリプトファイルを無断で転載・配布・販売することを固く禁じます。ご紹介いただける際は必ずURLリンクにてお願いいたします。 このサイトで配布しているイラストレーターのアクションやスクリプトファイルの使用で、ファイルの破損やアプリケーションに不具合が発生した場合でも、責任は負いかねますのでご承知おきくださいませ。自己責任での使用をお願いいたします。

© 2017 GOROLIB DESIGN
Released under the MIT license.





このエントリーをはてなブックマークに追加 Share on Tumblr Clip to Evernote 編集




◆ スクリプト300本超が使い放題!マガジンをおすすめします。
有料スクリプトはnoteからご購入ください(要ログイン)。
ノート(単品)かマガジン(1000円)が選べますが、すべてのスクリプトが手に入るマガジンをおすすめしています。
GOROLIB DESIGNスクリプト一覧と一括ダウンロード


◆ はじめての方はこちらから
新しいスクリプトはわかったわ。じゃあどうしたらいいの?という方へ


◆ 仕事がなくなっちゃう(笑)スクリプトはオーダーメイドが最強です
オリジナルスクリプトつくります!3000円からどうぞ



(クリックで動きます。ガイドは赤くしています)
■衝撃!棒グラフがあっという間に完成します
\(^o^)/

おつかれさまです。@gorolibです。


偶然とは重なるもので、最近ヘビーな棒グラフ案件がつづきました…。


棒グラフってなんとなく「数字なりのバー」という認識が多いのですが、ちがいます。数字なりのバーならばエクセルでつくったものが正義です。実験結果や白書のたぐいはこれでしょう。


しかし商業デザインにおけるグラフは「そのデザインのアピールを補うようなかたち」でなければなりません。もちろんウソはいけませんが、強調するかたちが必要なのです。


とどのつまり、商業デザインにおけるグラフは、数字なりのバーではありません。ということは私たちがつくるグラフは、何か加工を施した後のトレースになります。


ということはイラストレーターのグラフツールって役に立たないのです(語弊のなきよう…。役に立つときもありますので)。

というわけで棒グラフ作成に超絶便利なスクリプトを公開いたします。


■今回のスクリプト情報


(クリックで動きます。ガイドは赤くしています)
<スクリプトファイル名>
G218_TrimToGuideSTEP.jsx


<使い方>
(1)延長したいオブジェクトのゴールにガイドを引いておきます
(2)延長したいオブジェクトを選択します
(3)このスクリプトを起動します


<仕様>
(1)水平ガイドのみが対象です
(2)選択オブジェクトをガイドの並び順(下から)に延伸します


お役に立てれば幸いです!ではでは出羽の海。


■ダウンロードはこちらから




ご購入ありがとうございます!

■サポート(お心付け)をありがとうございます!(通算23件)

■マガジン・ノート販売実績(2017年)

1月(34件)/2月(33件)/3月(22件)/4月(21件)/5月(34件)/6月(13件)

■マガジン・ノート販売実績(2016年)

5月(7件)/6月(9件)
7月(5件)/8月(5件)/9月(8件)/10月(8件)/11月(6件)/12月(10件)


お役に立ちましたらツイートお願いします!




このサイトで配布しているイラストレーターのアクションやスクリプトファイルを無断で転載・配布・販売することを固く禁じます。ご紹介いただける際は必ずURLリンクにてお願いいたします。 このサイトで配布しているイラストレーターのアクションやスクリプトファイルの使用で、ファイルの破損やアプリケーションに不具合が発生した場合でも、責任は負いかねますのでご承知おきくださいませ。自己責任での使用をお願いいたします。

© 2017 GOROLIB DESIGN
Released under the MIT license.





このエントリーをはてなブックマークに追加 Share on Tumblr Clip to Evernote 編集




◆ スクリプト300本超が使い放題!マガジンをおすすめします。
有料スクリプトはnoteからご購入ください(要ログイン)。
ノート(単品)かマガジン(1000円)が選べますが、すべてのスクリプトが手に入るマガジンをおすすめしています。
GOROLIB DESIGNスクリプト一覧と一括ダウンロード


◆ はじめての方はこちらから
新しいスクリプトはわかったわ。じゃあどうしたらいいの?という方へ


◆ 仕事がなくなっちゃう(笑)スクリプトはオーダーメイドが最強です
オリジナルスクリプトつくります!3000円からどうぞ



(クリックで動きます)
■調子にのって円グラフもサクサクです!もうグラフで疲弊しません(たぶん笑)

おつかれさまです。@gorolibです。

棒グラフ全自動スクリプトに気を良くし、


また「円グラフもあるといいねぇ」という現場の声もふまえ、オート円グラフのスクリプトを作成いたしました。


■最難関でした…


調子にのってはじめたはいいのですが、このスクリプト、最難関でした!完成してよかったー。


円グラフですが、特にラベル表示などはしておりません。あまり凝ってもつかいづらくなるので…。あくまで素材としてお使いください。


ところで円グラフは英語でパイグラフなんですね。知りませんでした…。なんでパイ///?

そっちじゃないよぉ〜
(紅の豚でマンマユートを追跡するポルコが海賊船に襲われた客船の乗員から叫ばれる風)


(クリックで動きます)
<スクリプトファイル名>
G64p_AutoPieGraph.jsx

<使い方>
(1)ポイント文字を指定する
(2)スクリプトを実行する

<仕様>
(1)ポイント文字の数字をもとに円グラフと凡例をつくります。
(2)数字じゃない部分は当然対象外。凡例もつくりません。
(3)文字が数字じゃないところは凡例は描きません
(4)配色は12色相環でcmyk=(100,100,0,0)から右回りに順番に出しています
(5)不透明度は40です。適宜調整してください



お役に立てれば幸いです!ではでは出羽の海。
