(追記20181107)
この寸法線スクリプトですが、CC2019にてうまく表示されない、という連絡をいただきました。ただいま調査中ですので、購入を検討されている方はお待ちくださいませ。
また、ご利用中の方は、業務に差し支えなければ、CC2017にバージョンダウンしてご利用くださいませ。お手数をおかけいたしますが、何卒よろしくお願いいたします。



※このスクリプトは、スクリプト使い放題マガジン2(初月無料)に含まれています

参考:スクリプト使い放題マガジン2(月額)もごひいきに(初月無料です)


■寸法の位置も縮尺も線幅も指定できます!

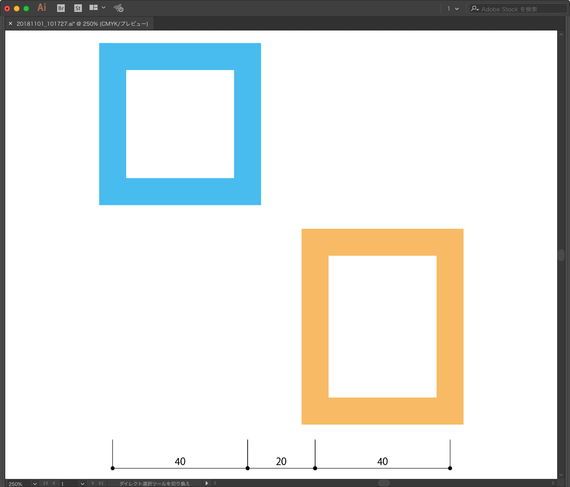

スクリーンショット 2018-11-01 10.31.51


(クリックで動きます)
タイトルなし2


(バージョンはCS6以降でご利用ください)
20180917_193644_4


 おつかれさまです。@gorolibです。

 ご好評をいただいております、寸法を入れるスクリプトですが、

 参考:撫でるようにサクッと寸法を入れるスクリプト

 これをもう少し高機能にしたく、2018年集大成バージョンとしてリニューアルいたしましたので、ご報告いたします。

 まずは、指示画面をご覧ください。タテヨコの寸法をいっぺんに挿入でき(それぞれ、寸法を入れる入れないの選択可)、寸法の位置(タテの場合は上か下、ヨコの場合は左か右)を選べるようにしました。
スクリーンショット 2018-11-01 10.16.10


【寸法線の位置が右・下の場合】
スクリーンショット 2018-11-01 10.52.22


【寸法線の位置が左・上の場合】
スクリーンショット 2018-11-01 10.52.35

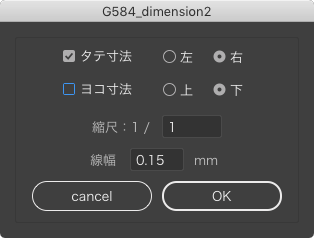

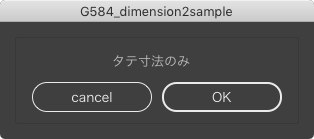

【タテの寸法線だけを表示することも可能です】
スクリーンショット 2018-11-01 10.55.37

スクリーンショット 2018-11-01 10.55.45


【ヨコの寸法線だけを表示することも可能です】
スクリーンショット 2018-11-01 10.56.51

スクリーンショット 2018-11-01 10.56.55



 縮尺の指定も可能です。IllustratorをCADの代替にされている方が多いので、「何分の1」という縮尺を指定可能にしました。Illustrator上で測った数値に、入力値を掛け算します(100分の1なら、100倍)。初期値は1(1分の1)です
スクリーンショット 2018-11-01 10.16.10 2

スクリーンショット 2018-11-01 10.26.40

スクリーンショット 2018-11-01 10.29.35

スクリーンショット 2018-11-01 10.29.41

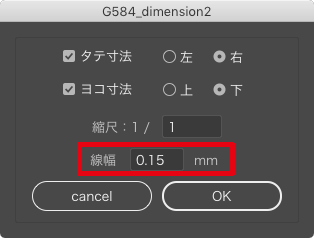

 そして、寸法線の幅を指定できます。初期値は「環境設定>一般>キー入力」の値です。線幅の単位は「環境設定>単位>一般」となります。
スクリーンショット 2018-11-01 10.16.10 3


【線幅の初期値の参照元】環境設定>一般>キー入力

スクリーンショット 2018-11-01 10.33.21


【線幅の単位の参照元】環境設定>単位>一般
スクリーンショット 2018-11-01 10.33.34


 プレビュー境界にも対応しています。プレビュー境界をオンにすると、例えば、下図のように線幅を考慮した寸法を入れることも可能です。
スクリーンショット 2018-11-01 10.42.24


【プレビュー境界のオンオフ】環境設定>一般>プレビュー境界を使用
スクリーンショット 2018-11-01 10.43.15


※プレビュー境界についての詳しい説明は、以下を参照ください。

 参考:鬼モードで整列1…プレビュー境界を使用


 また今回は、アクションの併用をやめました。スクリプト1本で運用できますので、管理がラクになりました。どうぞご利用ください!


■今回のスクリプト情報
(クリックで動きます)
タイトルなし2


【スクリプトファイル名】
G584_dimension2.jsx


【使い方】
(1)対象となるオブジェクトを選択します
(2)このスクリプトを起動します
(3)寸法の位置(左か右、上か下)、縮尺、線幅を指定します


【仕様】
(1)線幅の初期値には環境設定の値を使います
(2)線幅の単位にも環境設定の値を使います
(3)プレビュー境界に対応しています
(4)寸法線の両端は、線パネルの「矢印21」番を使っています
(5)寸法補助線の長さは、24ポイント固定です
(6)寸法補助線の本体からの距離も、24ポイント固定です
(7)寸法値の文字サイズは、8ポイント固定です


お役に立てれば幸いです!
