■曲線ツールを1分で実用レベルにする

おつかれさまです。GOROLIB DESIGNです。

怒涛の仕事ラッシュがひと段落したので、Illustrator CC2014（2014年10月）で導入された曲線ツールを研究してみました（いまさらですが…）。

ちょっと触ってみたところ、直感的でイイ感じ！です。ただ実用レベルにするにはちょいと難がありそうかな…と思いたっての研究です。

曲線ツールはポイントを打ちながら曲線を描くツールです。ハンドルはありません(*1)。

クリックしてできる点はポイントと呼ばれます（裏ではベジェ曲線のアンカーポイントになっています）。

ポイントにはスムーズポイント（なめらか）とコーナーポイント（カクっと）があり、ダブルクリックで切り替え可能。

ツールバーはここ。
38

ショートカットは「シフト＋`」です。新ツールと仲良くなるにはショートカットを覚えるとよいです！

合言葉はグーン！です。いちおう公式ヘルプはこちら。


＜3行で理解！曲線ツール＞
（1）ポイントを打つのは、スタートとエンド。あとはグーン！(*2)
（2）曲線は円弧の中央をめがけて直感でポイントを打てばよい。足りなければグーン！で。
（3）直線から曲線に連続するところは、曲線の中で微調整！



まず（1）はこんな感じ。ポイントを打つのは、スタートとエンド。あとはグーン！
08
オープンパスのままだと“続き”の表示が若干うっとおしいですが、escキーにて描画は終了します。
24
さて今日は実用レベルを目指すので、ちょっと地図をトレースしてみましょう（ちなみにバンクーバー。おつかれさまです。なでしこジャパン御中）

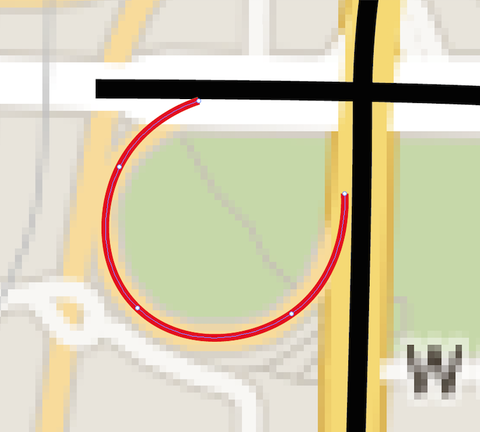

（2）はこんな感じ。スタート・エンド・円弧の中央で（数学的には曲率がゼロのところ）ポイントを打つ。だいたい直感でOKです。足りなかったらグーン！で行けます。曲線だけならホントに簡単です。
38


（3）直線から曲線に連続するところは、曲線の中で微調整！

さて（3）はちょいとむずい。

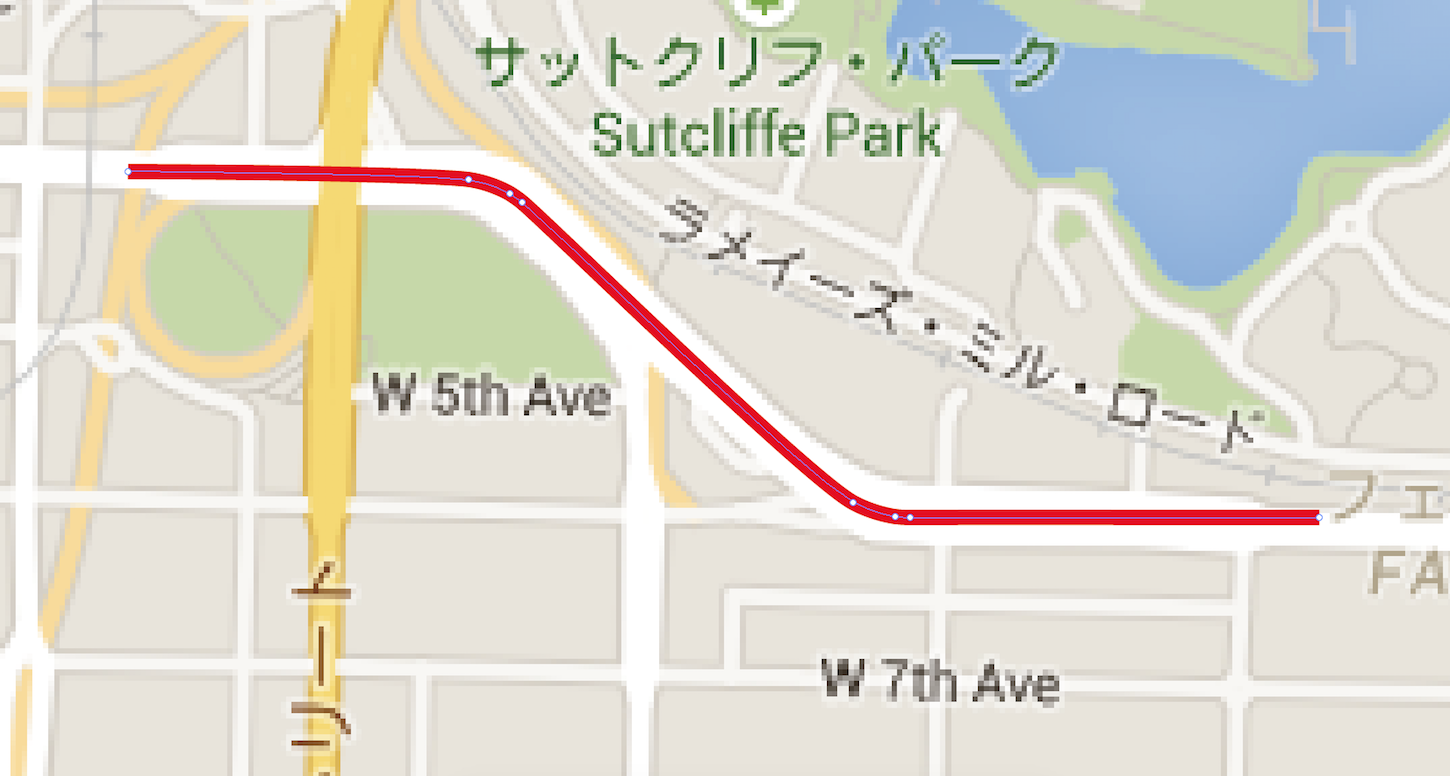

結果から言えば、ポイント配置はこんな感じになります。スタート→直線の終わりでポイント→曲線の3分の2くらいでポイント→次の直線の始まりでポイント→（続く）。
55

59

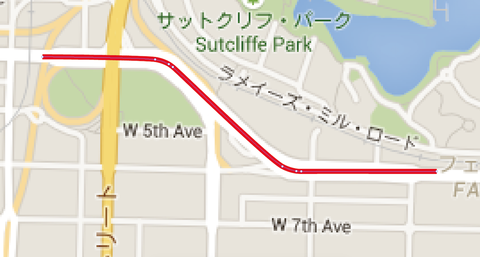

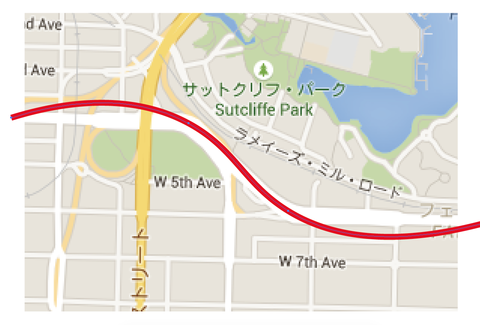

（1）と（2）をベースに描くとこんなんなってしまう。ほんとに上手に曲線にしはりますぅ（なぜか京都風）。
oh…
58
問題は直線→曲線→直線なのです。

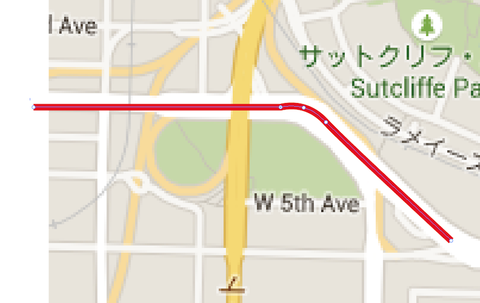

それじゃあと、直線＋曲線でつなぐとこんな。ボコっと盛り上がってしまいます。
oh…
48

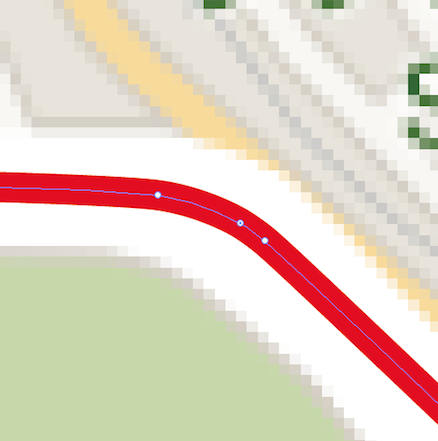

なので直線→曲線はペンツールと同じように、コーナーポイントに切り替えずに行きます。

「直線の終わりでポイント。曲線の3分の2くらいでポイント、次の直線の始まりでポイント」がベターなようです。


（*1）ハンドルがないことについて
━━━━━
曲線ツールはペンツールと比較すると、ハンドルという概念がないのです。ただ点を打つだけの自動ハンドル。

まさに自動運転（うまくない！）

ペンツールだと、ハンドル操作をムチャすればアンカーポイントの位置は十人十色でも同じような曲線が描けますが、曲線ツールではそうはいかない。

ハンドルの自由度を取り去った、まさにそこが曲線ツールのツボであり、Aさんと同じ曲線を描くには、Bさんも同じ箇所にポイントを打つ必要がある。


（*2）グーン！について
━━━━━
んだよ！さっきからグーンってよ！（三村風）

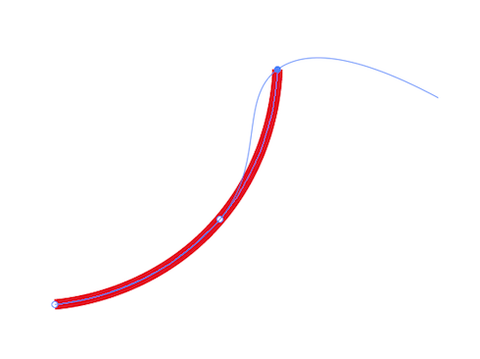

えーと、弓矢のように伸ばせるんです。私がAdobeに無断でつけました（笑）。パス上でクリックしてポイントを追加、離さずにそのままドラッグします。まあこの程度の曲線ならば、直線ツール＞ワープツール＞アピアランスの分割のほうがきれいですけどね。
08


これでもう大丈夫。あとはちょいと練習すれば行けます！
ではまた。


（追記150708）
━━━━━

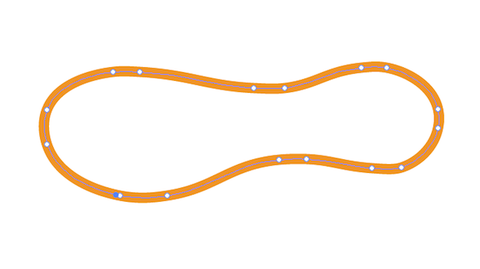

ちなみにこんな図形のポイント配置について参考まで。
てっぺんや谷を挟む様に2点ポイントを打つのが正解なようです。
14

最後まで言いたくはなかったのですが、
最終的にはペンツールで調整してください！

くぅ…。ちきしょー。がんばれ曲線ツール！
